因?yàn)镻CB電路板的層分類有很多，所以通過幫助大家能更好地理解PCB電路板的結構，所以把我所知道的跟大家分享一下

 1. Top Layer頂層布線層（頂層的走線）
 2. Bottom Layer底層布線層（底層的走線）
 3. Mechanical 1機械層1（機械層有多種，作用不一）

上圖：粉色的機械層用于禁止走線，綠色的機械層表示器件大小

 5. Top Overlay頂層絲印層（絲印層可以印制信息，文字，甚至圖片。不會對板子造成影響，只是輔助使用）
 6. Bottom Overlay底層絲印層（同5）
 7. Bottom Paste底層焊盤層（焊盤就是上錫的地方啦）
 8. Top Solder頂層阻焊層域

用于限制加錫的范圍

9. Bottom Solder底層阻焊層
 10. Drill Gudie過孔引導層
 11. KeepOutLayer禁止布線層（可以用來繪制PCB電路板的外框尺寸）
 12. MultiLayer多層

（此處以AD14為例）

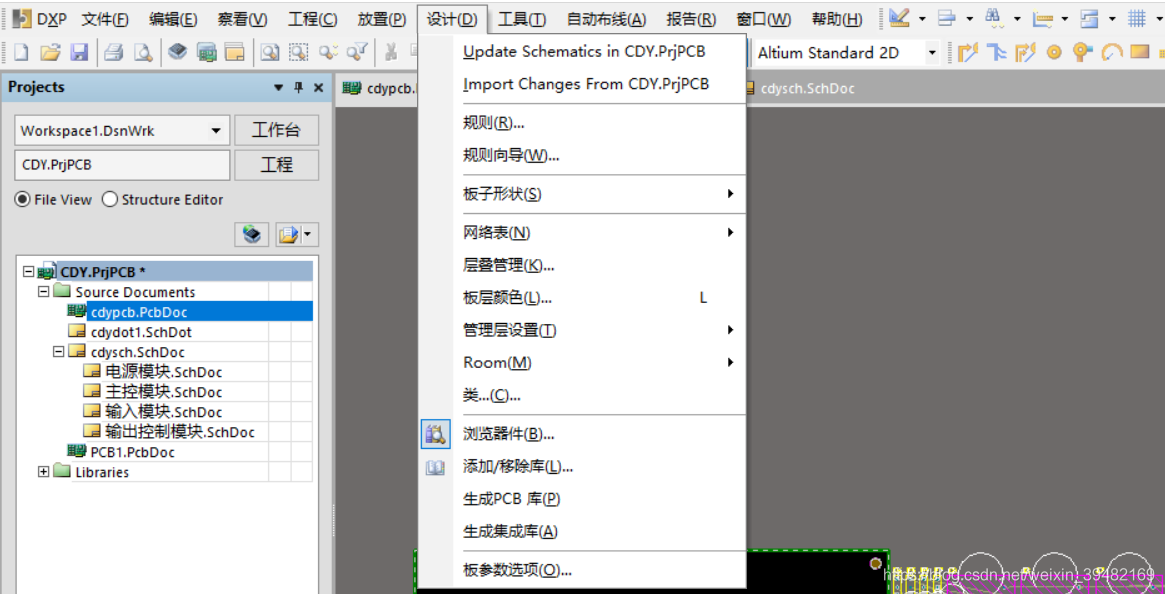

PCB電路板頁面——>設計——>層疊管理

 打開以后

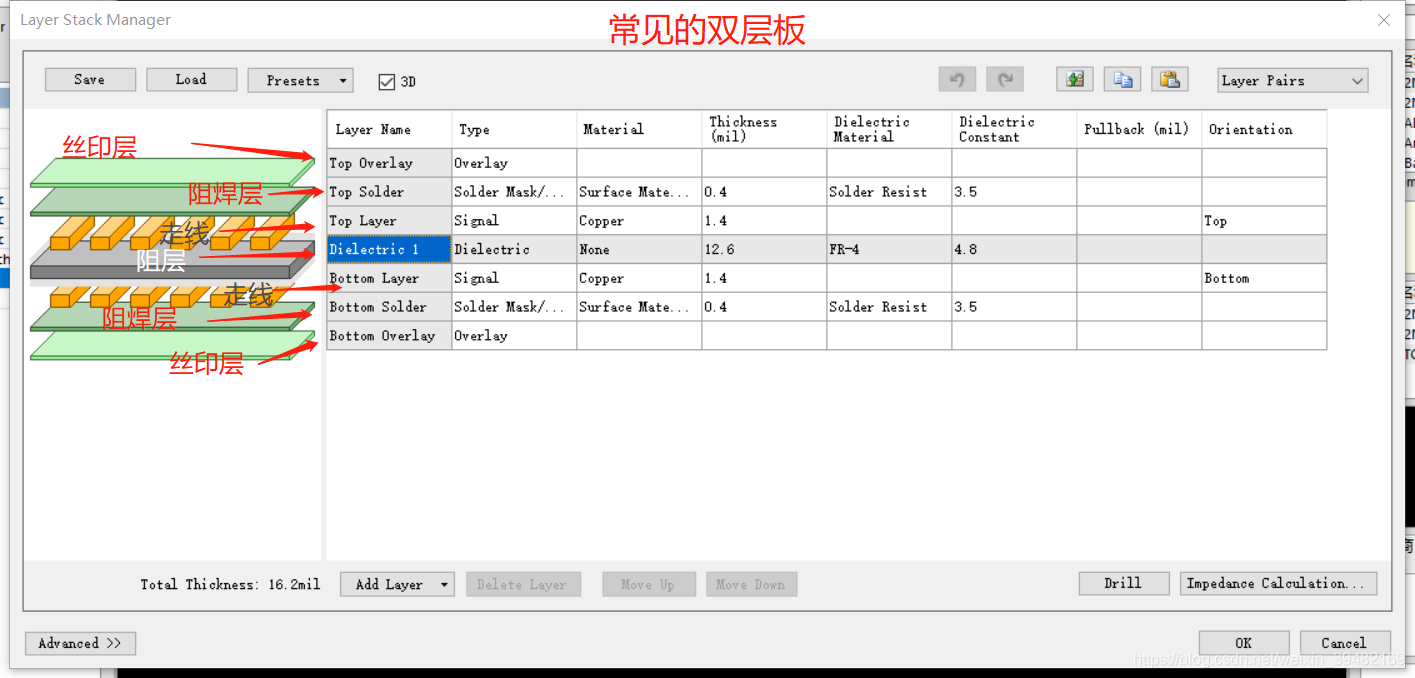

 點開預設可以設置層數（如下圖），也可以點擊上圖左下角的Add Layer自定義添加層

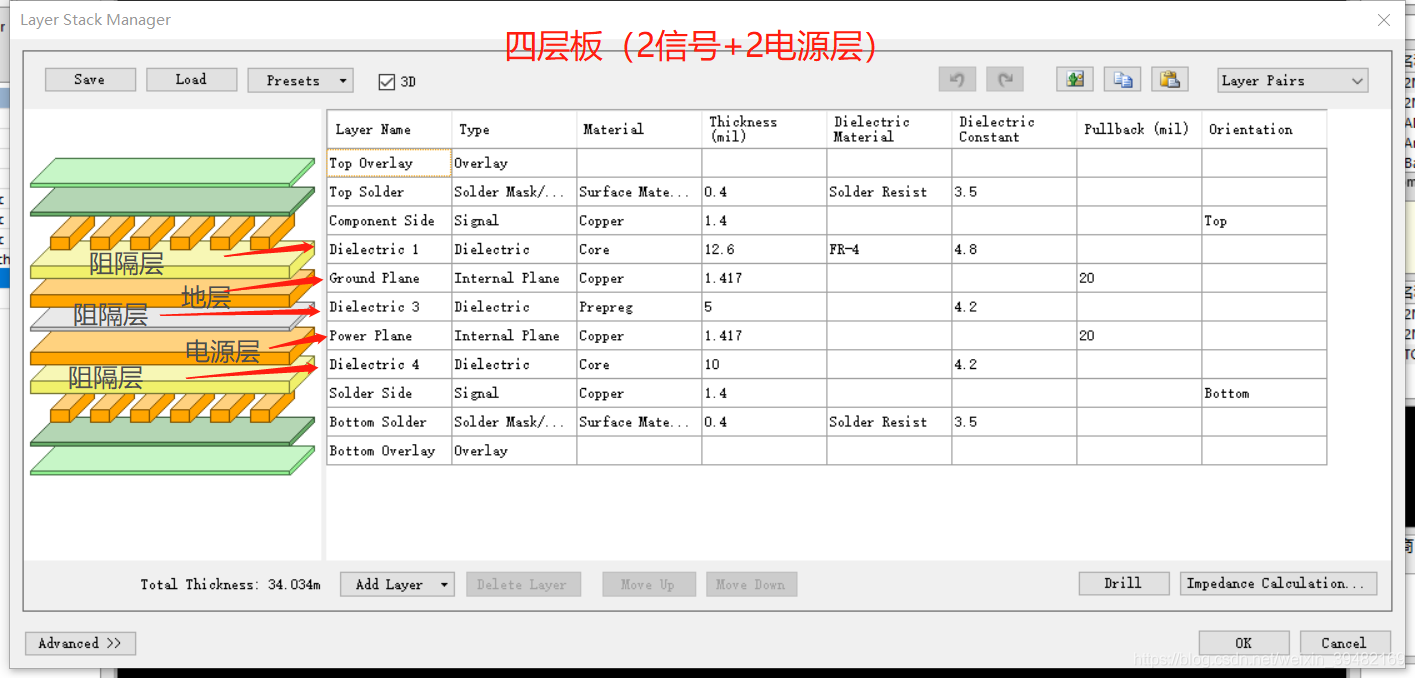

 其中四層電路板也是十分常見的，上圖的四層板可以看到它是兩層信號層single,以及兩層電源層（Plane）

 四層電路板相比兩層電路板，主要是多了電源層和底層以及新增兩層與布線層之間的阻隔層。
