在電子產業高速迭代的浪潮中，SMT（表面貼裝技術）正從傳統的組裝工藝向智能化、極限化制造演進。當芯片尺寸邁入納米級，當電子設備需要在深海、太空等極端環境穩定運行，SMT 貼片技術正以一系列突破性創新，重新定義電子制造的可能性邊界。

一、微型化浪潮下的貼裝工藝革新

電子設備的極致小型化需求，正推動 SMT 貼片技術向微觀世界發起挑戰。面對 006003 規格（0.15×0.075mm）的元件 —— 相當于人類頭發絲直徑的 1/5，傳統貼裝設備已難以應對。

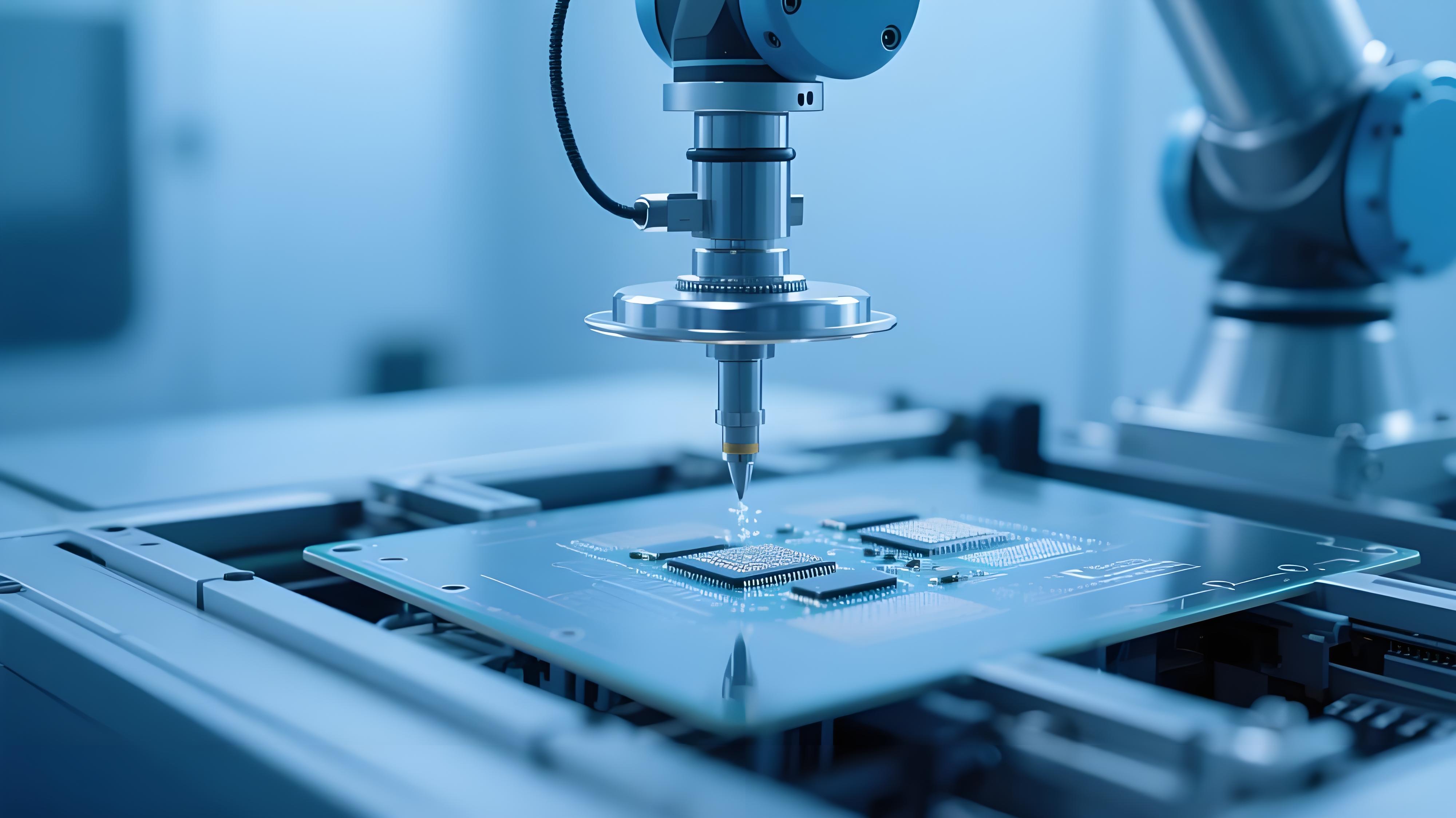

新型超精密貼裝系統采用磁懸浮驅動技術，將貼裝速度穩定在每小時 12 萬點的同時，實現 ±10μm 的重復定位精度。其搭載的原子力顯微鏡（AFM）輔助定位系統，能通過納米級觸覺反饋，避免微型元件在拾取過程中發生形變。針對元件易吸附的問題，防靜電陶瓷吸嘴配合脈沖式氣壓控制，使 006003 元件的拾取成功率提升至 99.98%。

焊盤尺寸同步微縮至 50μm 以下，倒逼錫膏印刷技術升級。納米級球形錫粉（直徑 2-5μm）制成的錫膏，配合激光動態開孔鋼網，可實現 30μm 線寬的印刷精度。在線式激光焊接系統則通過飛秒級脈沖控制，解決微型焊點的熱損傷問題。

二、特殊環境下的 SMT 工藝適配方案

工業控制、新能源汽車等領域對電子設備的環境耐受性提出嚴苛要求，推動 SMT 技術形成差異化工藝體系。在 - 55℃至 125℃的寬溫環境中，傳統焊點易因熱脹冷縮產生疲勞裂紋。

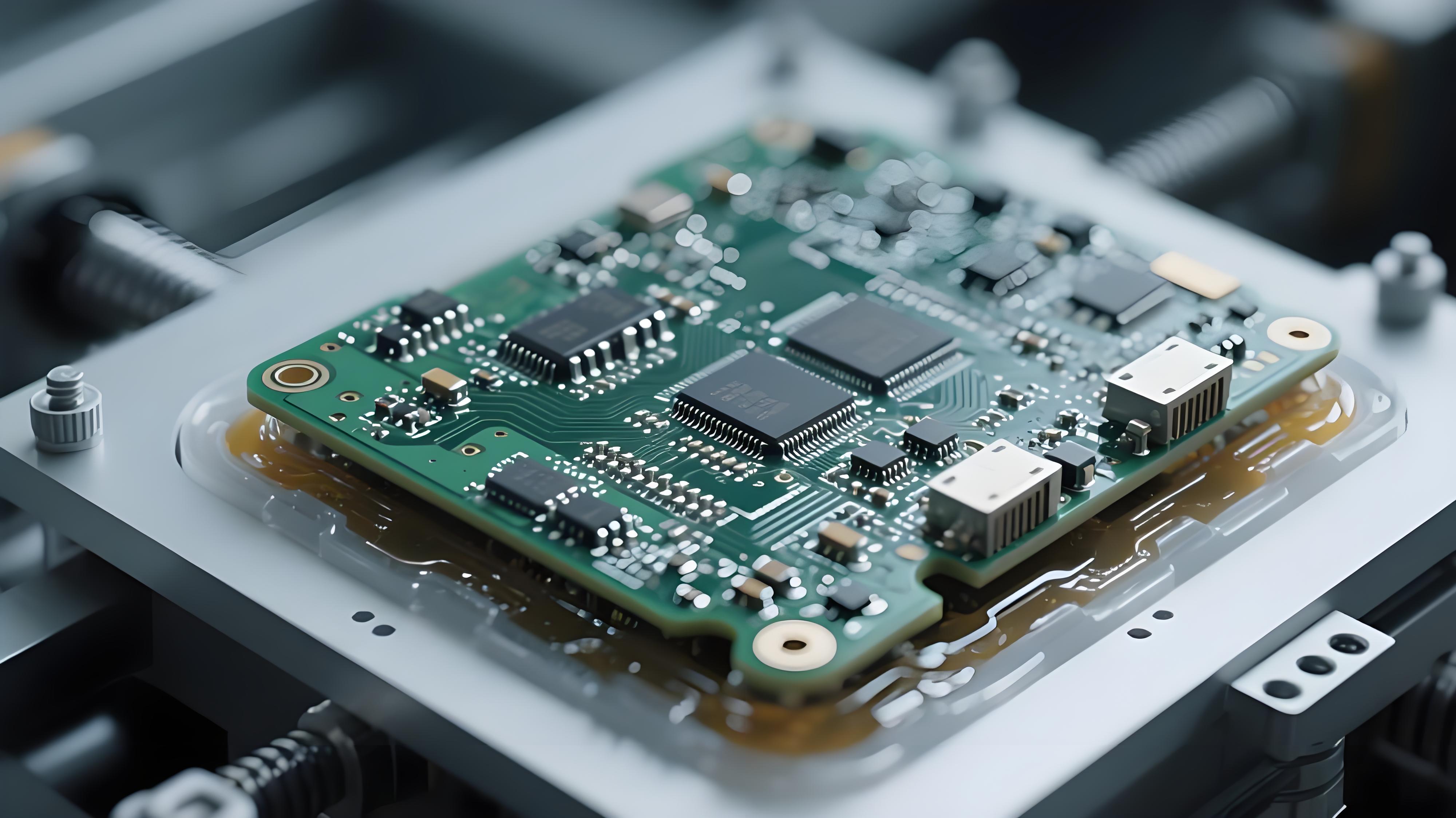

針對此問題，低銀無鉛焊料（銀含量 1.2%）配合鎳鈀金鍍層焊盤，可將焊點的 thermal cycle 壽命提升 3 倍以上。在振動沖擊達 50G 的車載電子場景，采用底部填充膠（Underfill）與邊角包封（Corner Bond）組合工藝，使 BGA 焊點的抗振性能提升 40%。

潮濕環境應用中，真空回流焊技術通過 - 60kPa 的負壓環境，將焊錫中的助焊劑揮發物殘留量控制在 0.01% 以下，顯著降低焊點電化學遷移風險。而針對高粉塵工業場景，預涂覆納米陶瓷涂層的 PCB 板，經 SMT 組裝后可實現 IP6X 級防塵性能。

三、數字孿生驅動的智能化貼裝革命

SMT 生產線正邁入 "虛實共生" 的智能時代。數字孿生技術構建的虛擬貼裝工廠，能將物理生產線的 1500 余項工藝參數實時映射到虛擬空間。通過數字線程（Digital Thread）技術，產品從設計階段的 DFM（可制造性設計）分析，到生產過程的工藝優化，再到售后的失效分析，形成閉環數據鏈。

AI 視覺檢測系統采用深度學習算法，對焊點圖像的識別準確率達 99.99%，較傳統 AOI 檢測速度提升 5 倍。其創新的多光譜成像技術，可同時捕捉可見光、紅外和 X 光波段的焊點信息，精準識別微裂紋和內部空洞。智能工藝控制系統能基于前序工序數據，提前預測貼裝偏移趨勢，通過實時調整吸嘴角度進行補償，使工藝能力指數（CPK）穩定在 1.67 以上。

四、新興領域的 SMT 技術突破

柔性電子的崛起催生了曲面貼裝技術。采用機器人視覺引導的曲面貼裝系統，可在曲率半徑 5mm 的柔性基板上，實現 01005 元件的精準貼裝，良率保持在 99.5%。其自適應壓力控制系統能根據基板材質自動調整貼裝力度，避免柔性材料產生永久變形。

在可穿戴設備領域，生物兼容型焊料的應用實現了電子元件與皮膚組織的安全接觸。低溫共晶焊料（熔點 85℃）配合超聲輔助焊接技術，解決了傳統高溫焊接對柔性電路的損傷問題。而在 5G 毫米波天線模塊制造中，激光微焊技術實現了 0.02mm 超細同軸線與 PCB 的精密連接，插損控制在 0.3dB 以內。

隨著量子計算、太空電子等前沿領域的發展，SMT 技術正突破傳統制造范式。真空環境下的貼裝工藝、抗輻射加固的焊點設計、原子級潔凈度的組裝環境，將推動電子制造進入更廣闊的應用天地。
