PADS埋盲孔設置以盲孔體積的預設，下邊于小北PCB預設室為大家紹介下pads埋盲孔的設置技法
pads通用的激過盲孔有：4/10 mil

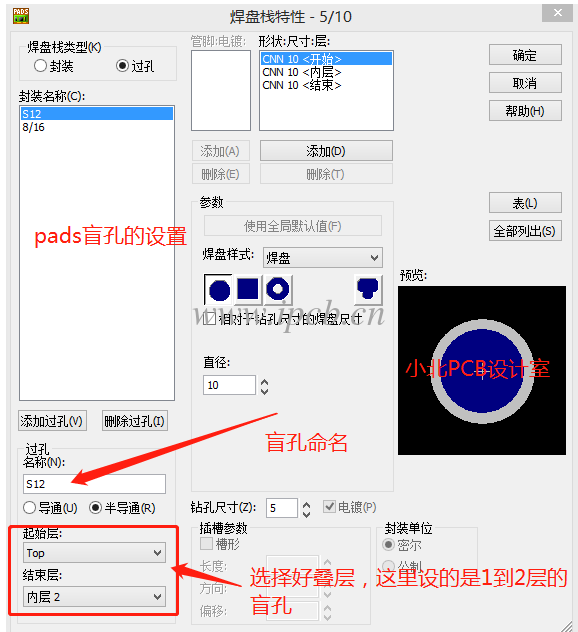

1. pads過孔設置首先要新建盲孔：

下邊我們以mil為單位樹立過孔，首選在PCB中設好單位，在PCb中輸入umm 改換成毫米
um轉成MIL單位。接下來執行設置>焊盤棧彈出下邊會話框（敏捷鍵alt+s+s）

pads盲孔設置，pads教程

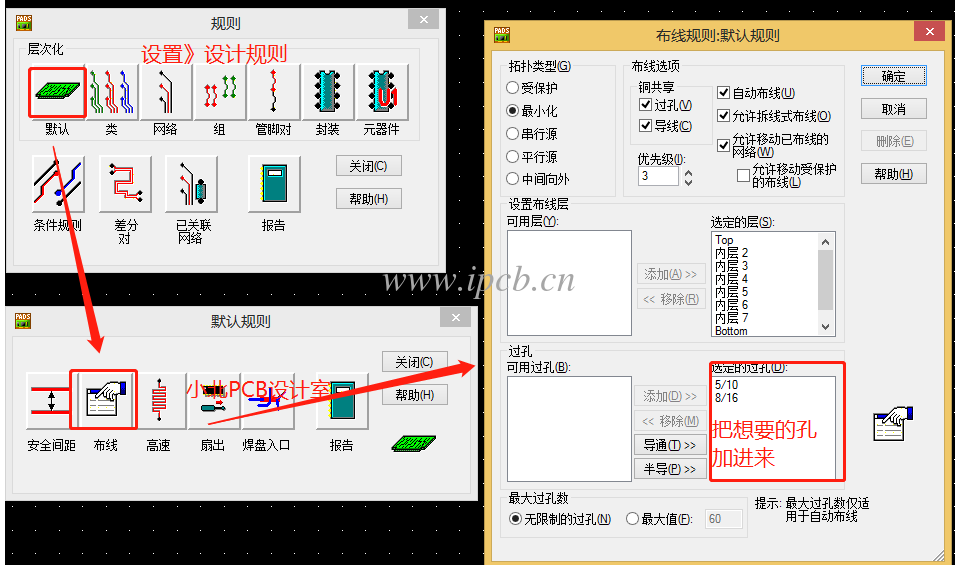

2.pads中設置好的盲孔參加到布線中。（設置>預設規則規則）

pads盲孔設置，pads教程

3.增加盲孔鉆孔對

pads盲孔設置，pads教程

設置好后，可認用在PCB電路板打出盲孔。
