埋盲孔電路板

埋盲孔電路板

  • 六層盲埋孔線路板

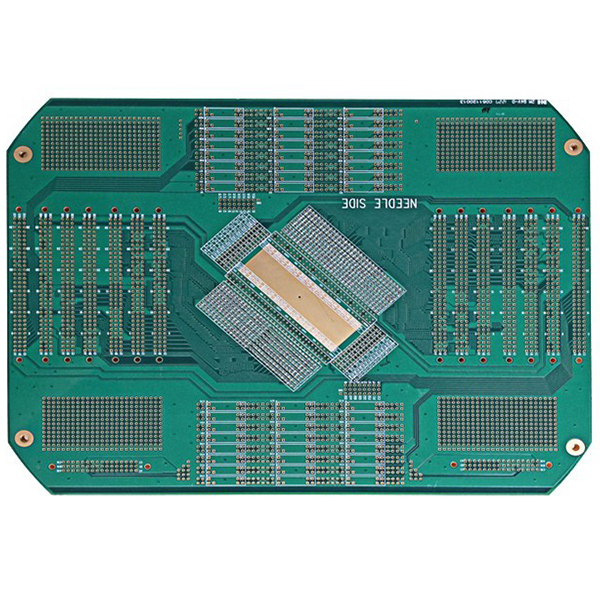

    六層盲埋孔線路板

    品    名:六層盲埋孔線路板

    板    材:FR-4

    層    數:6層

    板    厚:1.6mm

    銅    厚:1OZ

    顏    色:綠油

    表面處理:沉金

    最小線距:0.065mm

    最小線寬:0.065mm

    最小孔徑:0.1mm

    特殊工藝:盲埋孔

    產品詳情 技術參數

    HDI是High Density Interconnector的英文簡寫, 高密度互連(HDI)制造是印制電路板行業中發展最快的一個領域。從1985年惠普推出的第一臺32位計算機,到如今采用36個順序?qū)訅憾鄬佑≈瓢搴投询B式微型過孔的大客戶服務器,HDI/微型過孔技術無疑是未來的PCB架構。器件間距更小、I/O管腳和嵌入式無源器件更多的大型ASIC和FPGA具有越來越短的上升時間和更高頻率,它們都要求更小的PCB特征尺寸,這推動了對HDI/微型過孔的強烈需求。

    埋孔也稱為BURIED HOLE(外層不可看見),即為內層間的通孔,上下兩面都在板子的內部,層經過壓合后是無法看到.所以不必占用外層之面積

    盲孔也稱為BLIND HOLE,與通孔相對而言,通孔是指各層均鉆通的孔,盲孔則是非鉆通孔

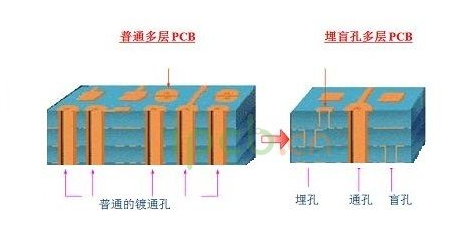

    盲埋孔結構


    品    名:六層盲埋孔線路板

    板    材:FR-4

    層    數:6層

    板    厚:1.6mm

    銅    厚:1OZ

    顏    色:綠油

    表面處理:沉金

    最小線距:0.065mm

    最小線寬:0.065mm

    最小孔徑:0.1mm

    特殊工藝:盲埋孔
