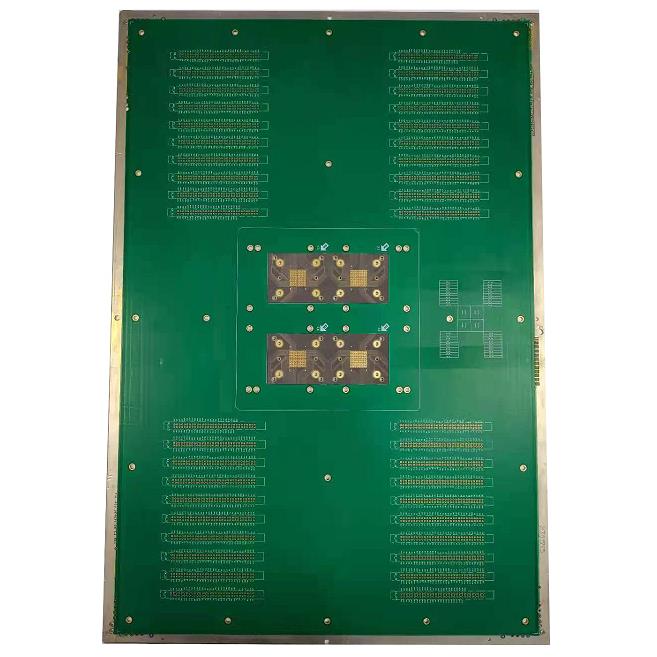

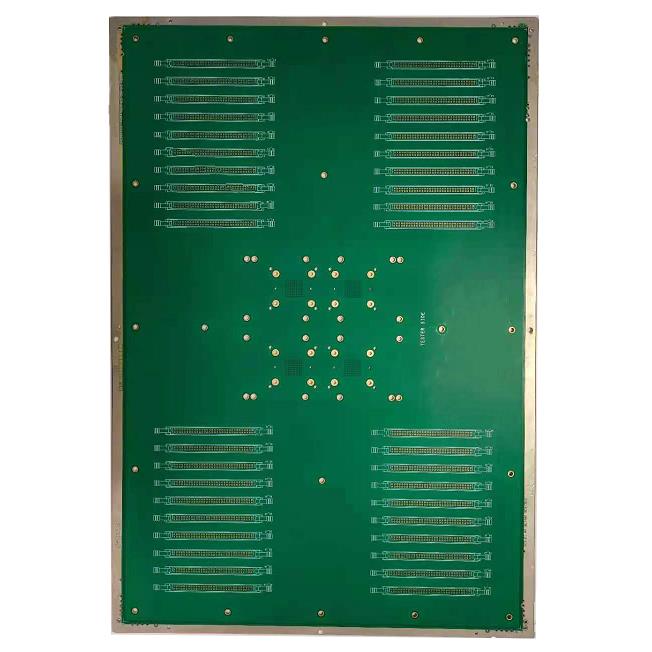

    芯片測式基板

    品    名:6層芯片測試板

    板    材:TU-872
    層    數:6L

    板    厚:2mm

    銅    厚:1oz
    顏    色:綠油
    表面處理:鍍金

    最小孔徑:0.1mm

    最小線距:0.75mm

    最小線寬:0.075mm

    特殊工藝:0.35mm

    應用范圍:IC測試,探針卡



    產品詳情 技術參數

           IC測試基板(探針卡)是一種測試接口,主要對裸芯進行測試通過連接測試機和芯片,通過傳輸信號對芯片參數進行測試。探針卡主要目的是將探針卡上的探針直接與芯片上的焊墊或凸塊直接接觸,引出芯片訊號,再配合周邊測試儀器與軟件控制達到自動化量測的目的。探針卡應用在IC尚未封裝前,針對裸晶系以探針做功能測試,篩選出不良品后再進行之后的封裝工程。

           IC測試基板在PCB制作中常使用超高層PCB板,一般都在12層以上,并且鉆孔孔徑較小有著較大的孔徑比,一般PCB工廠很難生產造作,愛彼電路做為高精密PCB專業生產商



     IC測試基板應用:

    品    名:6層芯片測試板

    板    材:TU-872
    層    數:6L

    板    厚:2mm

    銅    厚:1oz
    顏    色:綠油
    表面處理:鍍金

    最小孔徑:0.1mm

    最小線距:0.75mm

    最小線寬:0.075mm

    特殊工藝:0.35mm

    應用范圍:IC測試,探針卡
